斜管沉淀池

　　斜管沉淀池是指在沉淀區內設有斜管的沉淀池。在平流式或豎流式沉淀池的沉淀區內利用傾斜的平行管或平行管道(有時可利用蜂窩填料)分割成一系列淺層沉淀層，被處理的和沉降的沉泥在各沉淀淺層中相互運動并分離。根據其相互運動方向分為逆(異)向流、同向流和逆向流三種不同分離方式。每?jī)蓧K平行斜板間(或平行管內)相當于一個很淺的沉淀池。

工作原理

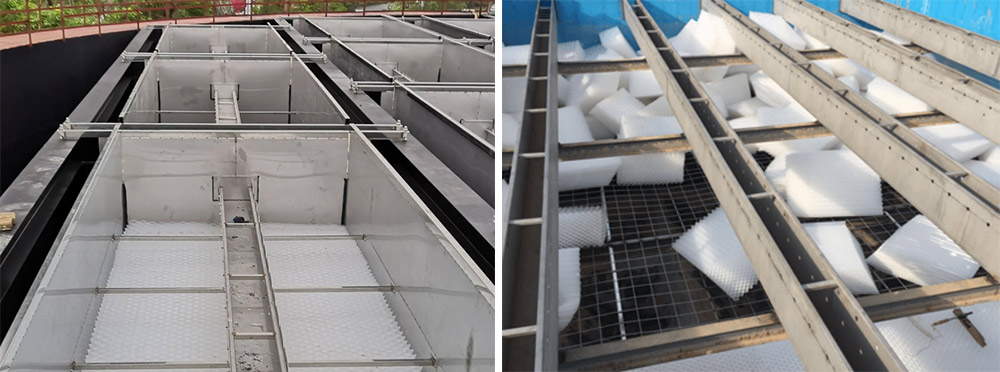

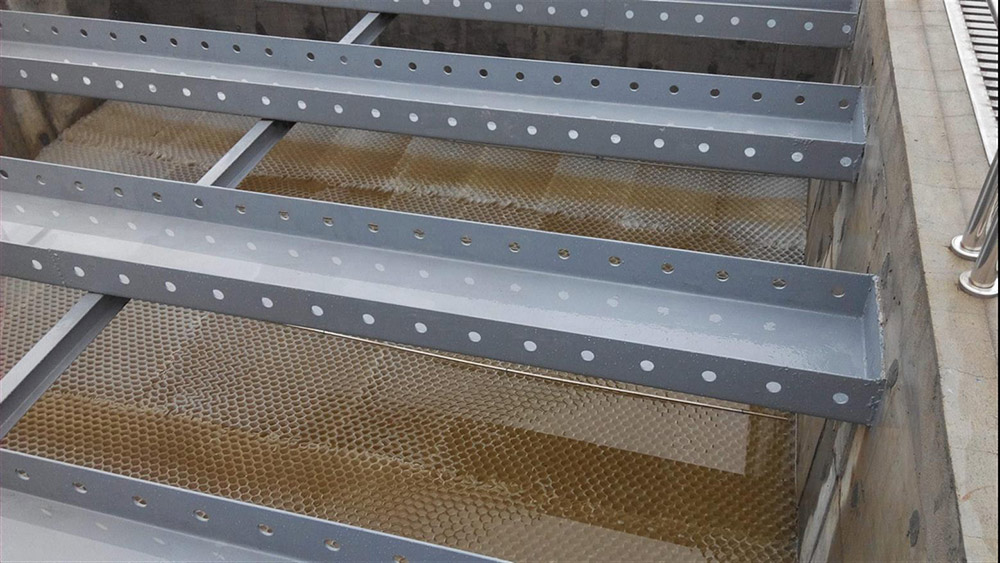

　　斜管沉淀池是根據平流式沉淀原理，在池內增加許多斜管后，加大水池過水?dāng)嗝娴臐裰?，同時減小水力半徑，為此在同樣的水平流速V時，可以大大降低雷諾數Re，從而減少水的紊動，促進沉淀。另外，在泥渣懸浮層上方安裝60度的斜管組件，使原水中的懸浮物、固化物或經投加混凝后形成絮體礬花，在斜管底側表面積聚成薄泥層，依靠重力作用滑回泥渣懸浮層，繼而沉入集泥斗，由排泥管排入污泥池另行處理或綜合利用。上清液逐漸上升至集水管排出，可直接排放或回用。
